Podłączenie rolet elektrycznych może wydawać się skomplikowane, ale z odpowiednimi informacjami i przygotowaniem, cały proces stanie się prostszy. W tym artykule dowiesz się, jak prawidłowo podłączyć rolety elektryczne, aby uniknąć najczęstszych błędów. Bezpieczeństwo jest kluczowe, dlatego przed rozpoczęciem prac elektrycznych zawsze upewnij się, że zasilanie w obwodzie jest wyłączone i sprawdź obecność napięcia multimetrem.
W artykule znajdziesz szczegółowe instrukcje dotyczące podłączenia przewodów, zarówno dla modeli z lokalnym sterowaniem, jak i z pilotem. Zrozumienie schematów podłączenia oraz umiejętność identyfikacji przewodów to podstawowe umiejętności, które pozwolą Ci na bezpieczne i efektywne wykonanie instalacji rolet elektrycznych.
Najważniejsze informacje:
- Przed rozpoczęciem instalacji, zawsze wyłącz zasilanie i sprawdź napięcie multimetrem.
- W roletach 5-przewodowych znajdują się przewód fazowy, neutralny, ochronny oraz dwa przewody sterujące.
- Podłącz przewody zasilające do odpowiednich zacisków silnika zgodnie z instrukcją producenta.
- W przypadku lokalnego sterowania, przewody prowadzi się do puszki przełącznika, a w przypadku centralnego do rozdzielnicy.
- Po podłączeniu przewodów przetestuj działanie rolet, wykonując minimum 5 pełnych cykli podnoszenia i opuszczania.
- W przypadku sterowania pilotem, zsynchronizuj go z modułem sterującym, przytrzymując przycisk kalibracyjny.
Jak przygotować się do podłączenia rolet elektrycznych z bezpieczeństwem
Przed rozpoczęciem prac związanych z podłączeniem rolet elektrycznych, niezwykle istotne jest zapewnienie bezpieczeństwa. Zawsze należy wyłączyć zasilanie w obwodzie, aby uniknąć porażenia prądem. Następnie warto skorzystać z multimetru, aby sprawdzić obecność napięcia. To kluczowy krok, który pozwala upewnić się, że instalacja będzie przebiegać bezpiecznie i bez nieprzyjemnych niespodzianek.
Ważne jest również, aby mieć pod ręką odpowiednie narzędzia i materiały. Do podstawowych narzędzi należą śrubokręty, kombinerki, oraz multimetr. W przypadku instalacji rolet elektrycznych, warto zaopatrzyć się w przewody odpowiedniej grubości oraz złączki. Dzięki temu cały proces instalacji będzie bardziej efektywny i bezpieczny. Poniżej znajduje się lista niezbędnych narzędzi i materiałów do instalacji rolet elektrycznych.
- Multimetr do sprawdzania napięcia i ciągłości przewodów
- Śrubokręty (płaskie i krzyżakowe) do montażu i demontażu elementów
- Kombinerki do cięcia i wyginania przewodów
- Przewody elektryczne (brązowy, niebieski, zielono-żółty) do podłączenia rolet
- Złączki do solidnego połączenia przewodów
Jak podłączyć rolety elektryczne - krok po kroku do sukcesu
Podłączenie rolet elektrycznych wymaga precyzyjnych kroków, aby zapewnić ich prawidłowe działanie. Ważne jest, aby postępować zgodnie z instrukcjami producenta i zwrócić uwagę na schematy podłączenia. Proces ten obejmuje identyfikację przewodów, które są kluczowe dla prawidłowego działania rolet. W przypadku rolet 5-przewodowych zazwyczaj mamy do czynienia z przewodem fazowym (brązowy), neutralnym (niebieski), ochronnym (zielono-żółty) oraz dwoma przewodami sterującymi. Po podłączeniu przewodów, należy przeprowadzić testy, aby upewnić się, że wszystko działa prawidłowo.
W przypadku modeli z pilotem, proces podłączenia jest nieco bardziej skomplikowany, ale również łatwy do wykonania. Przewody sterujące muszą być podłączone do odpowiednich zacisków w silniku oraz w module sterującym. Po zakończeniu podłączenia, konieczne jest zsynchronizowanie pilota z roletą. W tym celu należy przytrzymać przycisk kalibracyjny, aż roleta zacznie reagować na polecenia. Poniżej znajduje się tabela z schematami podłączenia dla różnych typów rolet elektrycznych.
| Typ rolety | Schemat podłączenia |
|---|---|
| Prosta roleta 5-przewodowa | Brązowy do L, Niebieski do N, Zielono-żółty do PE, Biały i czarny do zacisków sterujących |
| Roleta z pilotem | Brązowy do L, Niebieski do N, Zielono-żółty do PE, Biały i czarny do modułu sterującego |
Schemat podłączenia rolet elektrycznych dla prostych modeli
Podłączenie prostych modeli rolet elektrycznych jest stosunkowo łatwe. W przypadku modeli 5-przewodowych, najpierw należy zidentyfikować przewody: brązowy (L), niebieski (N), zielono-żółty (PE) oraz dwa przewody sterujące (biały i czarny). Przewody zasilające (L i N) podłączamy do odpowiednich zacisków silnika, zgodnie z instrukcją producenta. Przewód ochronny (PE) powinien być podłączony do obudowy silnika, co zapewnia bezpieczeństwo użytkowania. Po zakończeniu podłączenia przetestuj działanie rolet, aby upewnić się, że wszystko działa poprawnie.
Wskazówki dotyczące podłączenia rolet elektrycznych z pilotem
Podłączanie rolet elektrycznych z pilotem wymaga dodatkowych kroków. Po pierwsze, upewnij się, że przewody sterujące są odpowiednio podłączone do zacisków w silniku oraz w module sterującym. Ważne jest, aby postępować zgodnie z instrukcją producenta, ponieważ różne modele mogą mieć różne wymagania dotyczące podłączenia. Po zakończeniu instalacji, zsynchronizuj pilota, przytrzymując przycisk kalibracyjny przez kilka sekund. Dzięki temu roleta powinna zacząć reagować na polecenia z pilota, co pozwoli na wygodne sterowanie jej ruchem.
Czytaj więcej: Jak zamontować zwijacz do rolety zewnętrznej bez błędów i problemów
Jak uniknąć najczęstszych błędów podczas instalacji rolet
Podczas instalacji rolet elektrycznych można napotkać wiele pułapek, które mogą prowadzić do problemów z ich działaniem. Najczęściej występujące błędy związane są z niewłaściwym podłączeniem przewodów, co może skutkować brakiem zasilania lub nieprawidłowym działaniem rolet. Ważne jest, aby przed rozpoczęciem instalacji dokładnie zapoznać się z instrukcją producenta oraz schematem podłączenia. Zdarza się, że przewody są pomylone lub źle oznaczone, co prowadzi do nieoczekiwanych rezultatów. Dlatego kluczowe jest, aby zachować ostrożność i dokładność w każdym kroku.
Innym częstym błędem są problemy z połączeniami. Niewłaściwie wykonane połączenia mogą prowadzić do zwarć lub uszkodzenia sprzętu. Upewnij się, że wszystkie przewody są solidnie podłączone do zacisków i nie ma luzów. Warto również regularnie sprawdzać, czy przewody nie są uszkodzone lub przetarte, co może wpłynąć na bezpieczeństwo użytkowania. Poniżej znajdziesz porady, które pomogą Ci w weryfikacji połączeń przed finalizacją instalacji.
Problemy z przewodami - jak je zidentyfikować i naprawić
W trakcie instalacji rolet elektrycznych mogą wystąpić różne problemy związane z przewodami. Najczęstsze z nich to uszkodzenia izolacji, które mogą prowadzić do zwarć. Zanim przystąpisz do podłączenia, dokładnie sprawdź wszystkie przewody, aby upewnić się, że nie ma na nich widocznych uszkodzeń. Innym problemem może być niewłaściwe podłączenie przewodów do zacisków silnika. Upewnij się, że przewody fazowy, neutralny i ochronny są podłączone zgodnie z instrukcją. W przypadku wątpliwości zawsze warto skonsultować się z fachowcem.
Niewłaściwe połączenia - jak ich unikać dla bezpiecznej pracy
Aby zapewnić bezpieczne i prawidłowe działanie rolet, kluczowe jest unikanie błędów w połączeniach. Sprawdź, czy wszystkie złącza są dobrze dokręcone i nie ma luzów, które mogą prowadzić do problemów z zasilaniem. Używaj odpowiednich złączek i upewnij się, że przewody są właściwie oznaczone. Przed zakończeniem instalacji zawsze wykonaj test, aby upewnić się, że roleta działa płynnie. Jeśli zauważysz jakiekolwiek nieprawidłowości, niezwłocznie sprawdź połączenia i przewody.

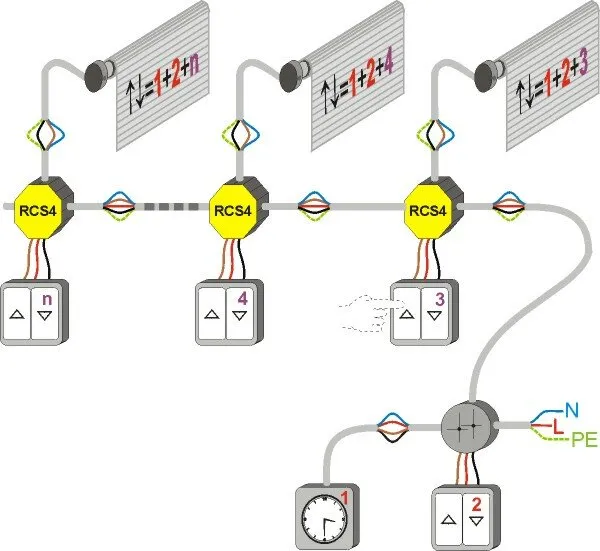

Jak różne systemy sterowania wpływają na instalację rolet
Wybór odpowiedniego systemu sterowania ma kluczowe znaczenie dla instalacji rolet elektrycznych. Lokalne systemy sterowania umożliwiają kontrolę rolet z jednego miejsca, co jest wygodne i łatwe w użyciu. W przypadku lokalnego sterowania, przewody z rolet prowadzi się do puszki przełącznika, co pozwala na bezpośrednie podłączenie do zasilania. Taki system jest idealny dla pojedynczych okien, ponieważ nie wymaga skomplikowanej instalacji ani dodatkowych komponentów. Jednakże, w przypadku większych instalacji, może być mniej efektywny, gdyż wymaga osobnych przełączników dla każdej rolety.
Z drugiej strony, centralne systemy sterowania oferują większą elastyczność i wygodę, zwłaszcza w większych domach lub biurach. W tym przypadku wszystkie przewody prowadzone są do jednej rozdzielnicy, co umożliwia kontrolowanie wielu rolet z jednego miejsca. Centralne sterowanie pozwala na synchronizację rolet, co jest szczególnie przydatne w przypadku większych okien lub grup rolet. Jednakże, instalacja centralnego systemu wymaga więcej planowania i może być bardziej kosztowna, ponieważ wymaga dodatkowych komponentów, takich jak separatory i moduły sterujące.
- Zalety lokalnego sterowania: Prosta instalacja, łatwość obsługi, niskie koszty.
- Wady lokalnego sterowania: Ograniczona kontrola, wymaga wielu przełączników w przypadku wielu rolet.
- Zalety centralnego sterowania: Możliwość synchronizacji rolet, wygodna kontrola z jednego miejsca, idealne dla dużych instalacji.
- Wady centralnego sterowania: Wyższe koszty instalacji, większe wymagania dotyczące planowania.
Lokalna kontrola rolet - zalety i sposób podłączenia
W przypadku lokalnej kontroli rolet elektrycznych, instalacja jest stosunkowo prosta. Każda roleta jest podłączona do indywidualnego przełącznika, co pozwala na łatwe sterowanie z jednego miejsca. Aby podłączyć lokalny system, przewody z rolet prowadzi się do puszki przełącznika, a następnie do rozdzielnicy głównej. Taki system jest idealny dla mniejszych przestrzeni, gdzie nie ma potrzeby synchronizacji wielu rolet. Dzięki prostocie instalacji, lokalne systemy sterowania są często wybierane przez osoby, które szukają efektywnego i ekonomicznego rozwiązania.

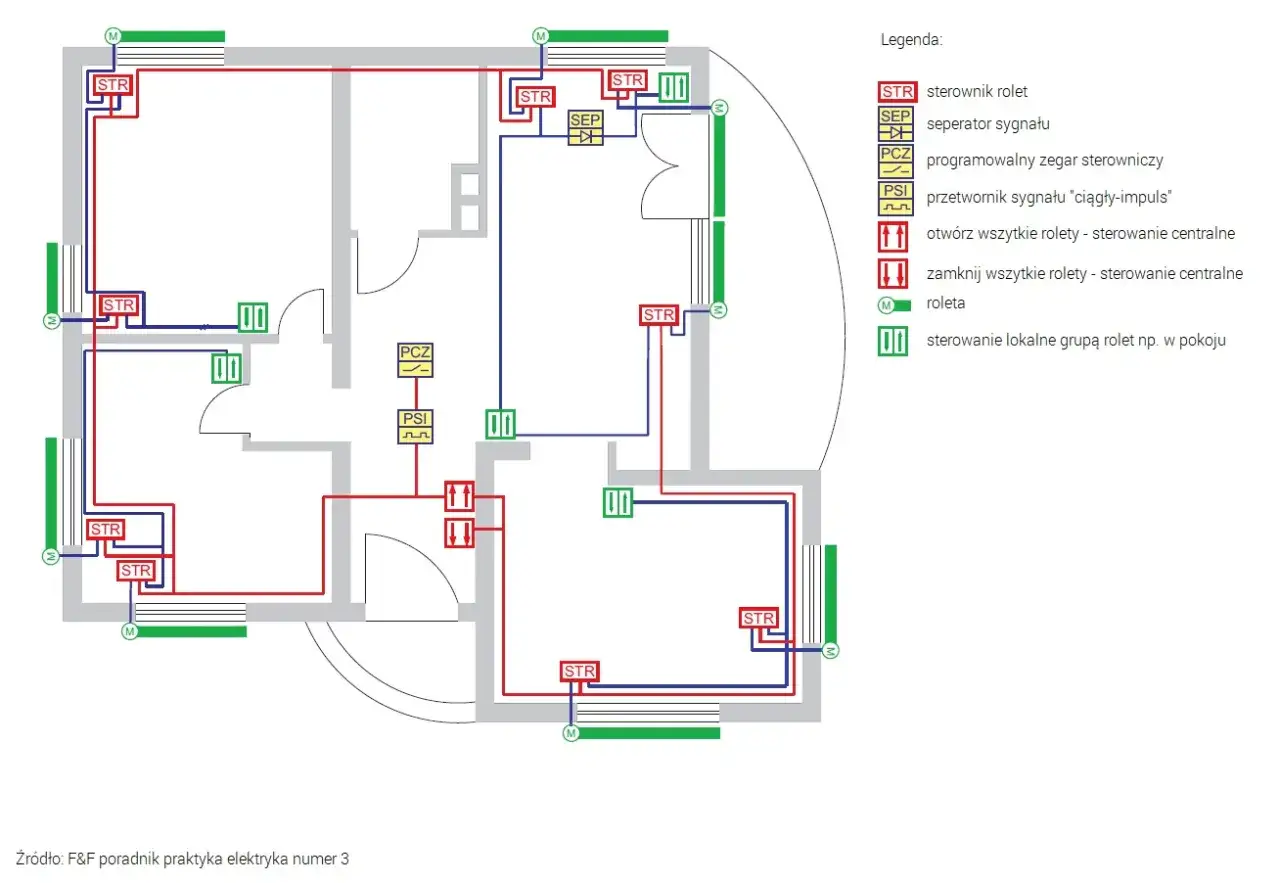

Centralne sterowanie roletami - jak je efektywnie zainstalować
Instalacja centralnego systemu sterowania roletami elektrycznymi wymaga staranności i odpowiedniego planowania. Na początku należy zaplanować, jak rozmieszczone będą wszystkie rolety oraz gdzie znajdzie się centralna rozdzielnica. Wszystkie przewody prowadzące od rolet powinny być doprowadzone do tej samej rozdzielnicy, co pozwoli na ich łatwe połączenie. Upewnij się, że przewody są odpowiednio oznaczone, aby uniknąć pomyłek podczas podłączania. Po podłączeniu przewodów do centralnej rozdzielnicy, ważne jest, aby przetestować cały system, aby upewnić się, że wszystkie rolety działają synchronizowane i reagują na polecenia.
Warto również zainwestować w moduły sterujące, które umożliwiają zdalne zarządzanie roletami. Instalacja takich modułów jest zazwyczaj prosta, ale wymaga podłączenia do zasilania oraz do systemu rolet. Po zakończeniu instalacji, przetestuj działanie rolet, wykonując kilka cykli podnoszenia i opuszczania. Upewnij się, że wszystkie rolety działają płynnie i synchronizują się z centralnym systemem. Właściwe podłączenie i konfiguracja centralnego sterowania zapewni wygodę i łatwość obsługi w codziennym użytkowaniu.
Jak zintegrować rolety elektryczne z inteligentnym domem
Integracja rolet elektrycznych z systemem inteligentnego domu to przyszłość, która przynosi wiele korzyści. Dzięki technologii smart home możesz zdalnie sterować roletami za pomocą aplikacji na smartfonie lub głosowych asystentów, takich jak Google Assistant czy Amazon Alexa. To nie tylko zwiększa komfort użytkowania, ale także pozwala na automatyzację, na przykład ustawiając rolety na podnoszenie się o określonej porze dnia lub w reakcji na zmiany w oświetleniu zewnętrznym.
Warto również rozważyć zastosowanie czujników, które automatycznie dostosowują położenie rolet w zależności od warunków atmosferycznych. Na przykład, czujniki nasłonecznienia mogą obniżać rolety w momencie, gdy słońce jest najbardziej intensywne, co pomaga w utrzymaniu optymalnej temperatury w pomieszczeniach i zmniejsza zużycie energii na klimatyzację. Tego rodzaju integracja nie tylko podnosi komfort życia, ale również przyczynia się do oszczędności energii i dbałości o środowisko.
