Montaż zbiornika wyrównawczego w instalacji centralnego ogrzewania (CO) jest kluczowym procesem, który zapewnia efektywność i bezpieczeństwo systemu grzewczego. Zbiornik wyrównawczy pełni istotną rolę w kontrolowaniu ciśnienia w instalacji, co zapobiega nadmiernemu wzrostowi ciśnienia oraz przedostawaniu się powietrza do systemu. Prawidłowa instalacja jest nie tylko konieczna, ale również wymaga przestrzegania określonych zasad, aby uniknąć potencjalnych problemów.
W artykule omówimy najważniejsze aspekty montażu zbiornika wyrównawczego, w tym najczęstsze błędy, które mogą wystąpić podczas instalacji oraz sposoby ich unikania. Zrozumienie tych zasad pomoże w zapewnieniu długotrwałego i bezawaryjnego działania systemu centralnego ogrzewania.
Kluczowe informacje:
- Zbiornik wyrównawczy powinien być zamontowany w najwyższym punkcie instalacji, co zapewnia prawidłowe odpowietrzanie.
- W przypadku instalacji z kotłem gazowym lub olejowym stosuje się zbiornik zamknięty, a dla kotłów na paliwo stałe - zbiornik otwarty.
- Podczas montażu należy użyć odpowiednich elementów, takich jak zawór odcinający, manometr i odpowietrznik automatyczny.
- Regularne sprawdzanie ciśnienia wstępnego oraz działania zaworu bezpieczeństwa jest kluczowe dla bezpieczeństwa systemu.
- Montaż powinien być zgodny z normą PN-EN 12828 oraz zaleceniami producenta.
Montaż zbiornika wyrównawczego CO - krok po kroku do sukcesu
Montaż zbiornika wyrównawczego w instalacji centralnego ogrzewania (CO) to kluczowy proces, który wymaga staranności i przestrzegania określonych zasad. Przed rozpoczęciem instalacji, należy odpowiednio przygotować miejsce, w którym zbiornik będzie umiejscowiony. Upewnij się, że zbiornik będzie zainstalowany w najwyższym punkcie instalacji, co jest niezbędne dla prawidłowego odpowietrzania systemu. Zaleca się, aby znajdował się co najmniej 30 cm powyżej najwyższego grzejnika, co zapewni efektywną cyrkulację wody.
Podczas instalacji zbiornika wyrównawczego, ważne jest, aby użyć odpowiednich elementów, takich jak zawór odcinający, zawór spustowy, manometr oraz odpowietrznik automatyczny. Zbiornik powinien być podłączony przed pompą obiegową, a pomiędzy miejscem podłączenia a pompą nie powinno być elementów powodujących znaczny opór hydrauliczny. Po zakończeniu montażu, konieczne jest ustawienie prawidłowego ciśnienia wstępnego, które powinno być zgodne z danymi na tablicy znamionowej zbiornika. Regularne sprawdzanie ciśnienia oraz działania zaworu bezpieczeństwa jest kluczowe dla zapewnienia bezpieczeństwa całego systemu.
Wybór odpowiedniego zbiornika wyrównawczego do instalacji CO
Wybór odpowiedniego zbiornika wyrównawczego jest fundamentalny dla prawidłowego funkcjonowania instalacji CO. Należy zwrócić uwagę na rozmiar, typ oraz parametry ciśnieniowe zbiornika. W przypadku instalacji z kotłem gazowym lub olejowym, najlepszym rozwiązaniem jest zbiornik zamknięty, natomiast dla kotłów na paliwo stałe zaleca się zbiorniki otwarte. Ważne jest również, aby zbiornik miał odpowiednią pojemność, która powinna wynosić od 4% do 8% całkowitej pojemności systemu grzewczego.
- Zbiornik przeponowy, np. Wilo-Crono - idealny do instalacji z kotłami gazowymi, zapewniający stabilność ciśnienia.
- Zbiornik otwarty, np. VAILLANT VRC 700 - przeznaczony do systemów z kotłami na paliwo stałe, umożliwiający swobodne odprowadzanie nadmiaru wody.
- Zbiornik wyrównawczy, np. Hoval - dostępny w różnych pojemnościach, dostosowany do specyficznych potrzeb instalacji.

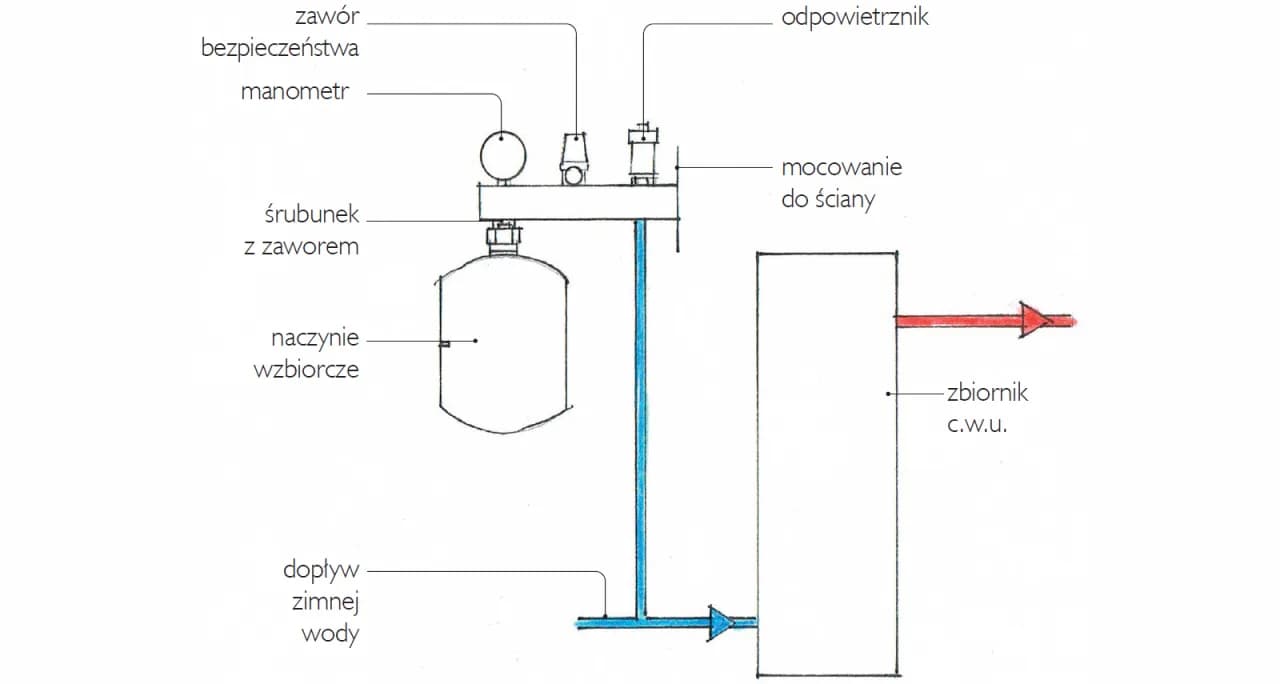

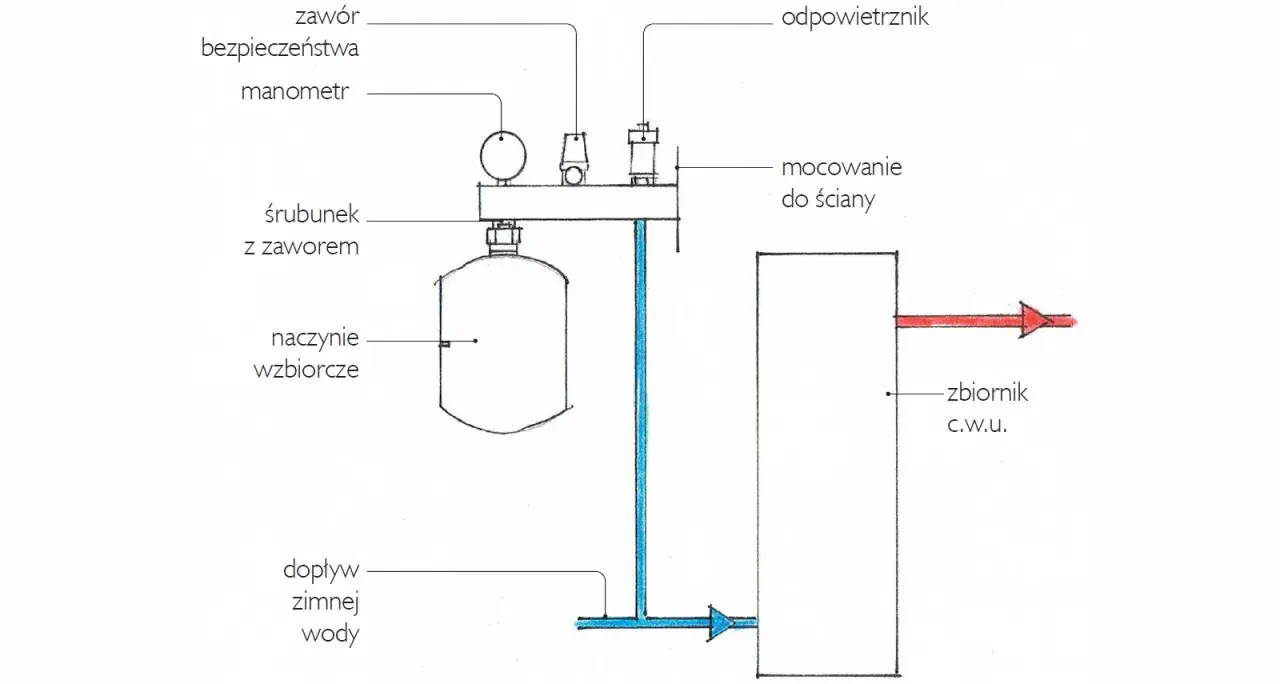

Kluczowe elementy potrzebne do montażu zbiornika wyrównawczego
Podczas montażu zbiornika wyrównawczego w instalacji centralnego ogrzewania, konieczne jest posiadanie odpowiednich elementów i narzędzi. Wśród najważniejszych komponentów znajdują się: zawór odcinający, zawór spustowy, manometr, zawór bezpieczeństwa, rura wzbiorcza oraz złączki montażowe. Każdy z tych elementów pełni istotną rolę w zapewnieniu prawidłowego funkcjonowania systemu grzewczego oraz bezpieczeństwa użytkowania.
Zawór odcinający umożliwia izolację zbiornika podczas konserwacji, co jest kluczowe dla utrzymania systemu w dobrym stanie. Manometr służy do monitorowania ciśnienia w układzie, a zawór bezpieczeństwa chroni przed niebezpiecznym wzrostem ciśnienia. Rura wzbiorcza musi być odpowiednio ułożona, aby zapewnić swobodny przepływ wody, unikając przeciwspadków i ostrych zagięć.
| Element | Marka/Model | Specyfikacja | Przeznaczenie |
|---|---|---|---|
| Zawór odcinający | GROVE | DN 15, mosiężny | Izolacja zbiornika podczas konserwacji |
| Manometr | WIKA | 0-4 bar, średnica 63 mm | Monitorowanie ciśnienia w układzie |
| Zawór bezpieczeństwa | VAILLANT | 3 bar | Ochrona przed nadciśnieniem |
| Rura wzbiorcza | REHAU | Ø 25 mm, PE-Xa | Transport wody do zbiornika |
| Odpowietrznik automatyczny | HANS GROHE | 1/2 calowy | Usuwanie powietrza z instalacji |
Błędy w lokalizacji zbiornika i ich konsekwencje
Właściwa lokalizacja zbiornika wyrównawczego jest kluczowa dla efektywności systemu centralnego ogrzewania. Umieszczenie zbiornika w niewłaściwym miejscu może prowadzić do problemów z odpowietrzaniem oraz niewłaściwą cyrkulacją wody. Na przykład, jeśli zbiornik znajduje się poniżej najwyższego punktu instalacji, może to spowodować gromadzenie się powietrza w systemie, co z kolei prowadzi do obniżenia efektywności grzewczej. Niewłaściwa lokalizacja może także skutkować nadmiernym wzrostem ciśnienia, co zagraża bezpieczeństwu całego systemu.
Warto pamiętać, że zbiornik powinien być umiejscowiony co najmniej 30 cm powyżej najwyższego grzejnika, aby zapewnić prawidłowy przepływ wody. Dodatkowo, należy unikać umieszczania go w miejscach narażonych na działanie niskich temperatur, co może prowadzić do zamarzania wody w zbiorniku. Prawidłowa lokalizacja zbiornika wyrównawczego jest zatem kluczowa dla długotrwałego i bezproblemowego działania systemu grzewczego.
Niewłaściwe podłączenie elementów instalacji - jak tego uniknąć
Podczas montażu zbiornika wyrównawczego, niewłaściwe podłączenie elementów instalacji jest jednym z najczęstszych błędów, które mogą prowadzić do poważnych problemów. Należy zwrócić szczególną uwagę na to, aby zbiornik był podłączony przed pompą obiegową, a także aby nie było elementów powodujących znaczny opór hydrauliczny między miejscem podłączenia a pompą. Nieprawidłowe połączenia mogą skutkować niewłaściwym działaniem systemu, a nawet jego uszkodzeniem.
Bezpieczeństwo podczas montażu zbiornika wyrównawczego CO
Podczas montażu zbiornika wyrównawczego w instalacji centralnego ogrzewania, przestrzeganie norm bezpieczeństwa jest kluczowe dla zapewnienia efektywności oraz ochrony użytkowników. W Polsce, montaż zbiorników wyrównawczych musi być zgodny z normą PN-EN 12828, która określa wymagania dotyczące projektowania, instalacji oraz eksploatacji systemów grzewczych. Zastosowanie się do tych przepisów nie tylko zwiększa bezpieczeństwo, ale także minimalizuje ryzyko awarii systemu, co może prowadzić do poważnych konsekwencji, takich jak uszkodzenia mienia czy zagrożenie dla zdrowia użytkowników.
Oprócz przestrzegania norm, należy również zadbać o odpowiednią wentylację oraz monitorowanie ciśnienia w systemie. Wentylacja jest niezbędna, aby zapobiegać gromadzeniu się gazów, które mogą być niebezpieczne w zamkniętych pomieszczeniach. Regularne sprawdzanie ciśnienia w zbiorniku oraz w całym systemie grzewczym jest kluczowe dla uniknięcia nadmiernego wzrostu ciśnienia, co może prowadzić do uszkodzenia zbiornika lub innych elementów instalacji. Utrzymanie odpowiednich warunków pracy zbiornika wyrównawczego jest zatem istotnym aspektem zapewniającym bezpieczeństwo całego systemu grzewczego.
Normy i przepisy dotyczące instalacji zbiorników wyrównawczych
W Polsce, instalacja zbiorników wyrównawczych regulowana jest przez szereg norm i przepisów, które mają na celu zapewnienie bezpieczeństwa oraz efektywności systemów grzewczych. Kluczowe normy, takie jak PN-EN 12828, określają wymagania dotyczące projektowania, materiałów oraz metod instalacji. Przestrzeganie tych norm jest niezbędne, aby zminimalizować ryzyko awarii oraz zapewnić prawidłowe działanie systemu. Warto również zwrócić uwagę na lokalne przepisy budowlane, które mogą wprowadzać dodatkowe wymagania dotyczące instalacji zbiorników wyrównawczych.
Jak zapewnić prawidłowe odpowietrzanie systemu grzewczego
Aby zapewnić prawidłowe odpowietrzanie systemu grzewczego po montażu zbiornika wyrównawczego, kluczowe jest zastosowanie odpowiednich metod. Po pierwsze, zbiornik powinien być umiejscowiony w najwyższym punkcie instalacji, co pozwala na swobodne gromadzenie się powietrza w zbiorniku, a następnie jego usuwanie. Warto również zainstalować automatyczne odpowietrzniki w strategicznych miejscach, takich jak grzejniki i rurki, aby ułatwić proces odpowietrzania. Regularne sprawdzanie i usuwanie powietrza z systemu jest niezbędne, aby zapobiec spadkom wydajności oraz hałasom związanym z nagromadzonym powietrzem.
Odpowietrzanie powinno być przeprowadzane po każdym napełnieniu systemu wodą lub po dłuższej przerwie w jego użytkowaniu. Ważne jest, aby monitorować ciśnienie w systemie, ponieważ niewłaściwe ciśnienie może prowadzić do dalszych problemów z odpowietrzaniem. Utrzymanie odpowiednich warunków w systemie grzewczym nie tylko poprawia jego wydajność, ale także wydłuża żywotność wszystkich komponentów.
Jak efektywnie monitorować i utrzymywać system grzewczy CO
Aby zapewnić długotrwałe i bezawaryjne działanie systemu grzewczego, warto zainwestować w nowoczesne technologie monitorowania. Inteligentne systemy zarządzania mogą dostarczać cennych informacji o stanie instalacji, w tym o ciśnieniu, temperaturze oraz poziomie powietrza w systemie. Dzięki tym danym, użytkownicy mogą na bieżąco reagować na potencjalne problemy, zanim staną się one poważne, co pozwala na znaczne obniżenie kosztów eksploatacji oraz napraw.
Dodatkowo, rozważając przyszłość systemów grzewczych, warto zwrócić uwagę na integrację z odnawialnymi źródłami energii, takimi jak pompy ciepła czy panele słoneczne. Tego typu rozwiązania nie tylko zwiększają efektywność energetyczną, ale także przyczyniają się do zmniejszenia emisji CO2. W połączeniu z odpowiednim odpowietrzaniem i monitorowaniem, system grzewczy staje się bardziej zrównoważony i przyjazny dla środowiska, co jest kluczowe w kontekście globalnych trendów proekologicznych.
