W instalacjach grzewczych i wentylacyjnych presostat często działa jak cichy strażnik bezpieczeństwa: pilnuje, czy w układzie pojawiło się odpowiednie ciśnienie albo czy przepływ powietrza nie spadł poniżej bezpiecznego poziomu. To niewielki element, ale od niego zależy start palnika, praca wentylatora, kontrola filtra, a czasem także ochrona całego urządzenia przed uszkodzeniem. Poniżej wyjaśniam, jak działa, gdzie ma sens w domu i kotłowni oraz na co zwrócić uwagę przy doborze i montażu.
W ogrzewaniu i wentylacji liczy się ciśnienie, przepływ i bezpieczeństwo
- Urządzenie reaguje na zmianę ciśnienia lub różnicę ciśnień i otwiera albo zamyka styk sterujący.
- W wentylacji najczęściej kontroluje filtry, wentylatory, przepustnice i przepływ powietrza w kanałach.
- W kotłowni bywa elementem zabezpieczającym pracę palnika, kotła albo układu wodno-parowego.
- Najważniejsze przy doborze są: zakres pracy, rodzaj medium, sposób resetu, obudowa i rodzaj styku.
- Najwięcej problemów powodują zły montaż króćców, zabrudzone przewody impulsowe i zbyt ciasno ustawiony próg zadziałania.
Jak działa element reagujący na zmianę ciśnienia
Ja zwykle tłumaczę to prosto: w środku jest membrana albo układ mieszkowy, który ugina się pod wpływem ciśnienia. To ugięcie porusza mikrostyk, a ten wysyła sygnał do sterownika, palnika, wentylatora albo przekaźnika. W praktyce nie chodzi więc o samo „mierzenie”, ale o podjęcie decyzji w odpowiednim momencie: uruchom, zatrzymaj, zablokuj albo zgłoś alarm.
Co dzieje się wewnątrz
W prostych modelach układ działa binarnie: ciśnienie osiąga ustawiony próg i styk zmienia położenie. W bardziej rozbudowanych wersjach dochodzi regulacja różnicy załączeń, czyli histereza. To ważne, bo bez niej wentylator albo palnik mógłby „klapać” co kilka sekund, wchodząc w niepotrzebne cykle pracy.
Przeczytaj również: Jak zamontować roletę na okno nieotwierane bez wiercenia i uszkodzeń
Dlaczego histereza ma znaczenie
Histereza to po prostu odstęp między punktem zadziałania a punktem powrotu. W wentylacji pomaga uniknąć fałszywych alarmów przy chwilowych skokach przepływu, a w ogrzewaniu stabilizuje pracę układu. Jeśli ten odstęp jest za mały, instalacja staje się nerwowa. Jeśli za duży, urządzenie reaguje zbyt późno. Dobrze dobrany zakres daje spokój, źle dobrany zaczyna generować losowe problemy.
To dobry punkt wyjścia, bo dopiero na tej podstawie widać, gdzie taki element jest naprawdę potrzebny, a gdzie jest tylko dodatkiem do automatyki.
Gdzie sprawdza się w ogrzewaniu i wentylacji
W praktyce najczęściej spotykam dwa obszary: układy grzewcze i układy powietrzne. W obu przypadkach chodzi o bezpieczeństwo oraz kontrolę pracy urządzeń, ale logika działania bywa trochę inna. W ogrzewaniu element ma często zablokować start albo wymusić wyłączenie, a w wentylacji ma potwierdzić, że przepływ faktycznie istnieje.

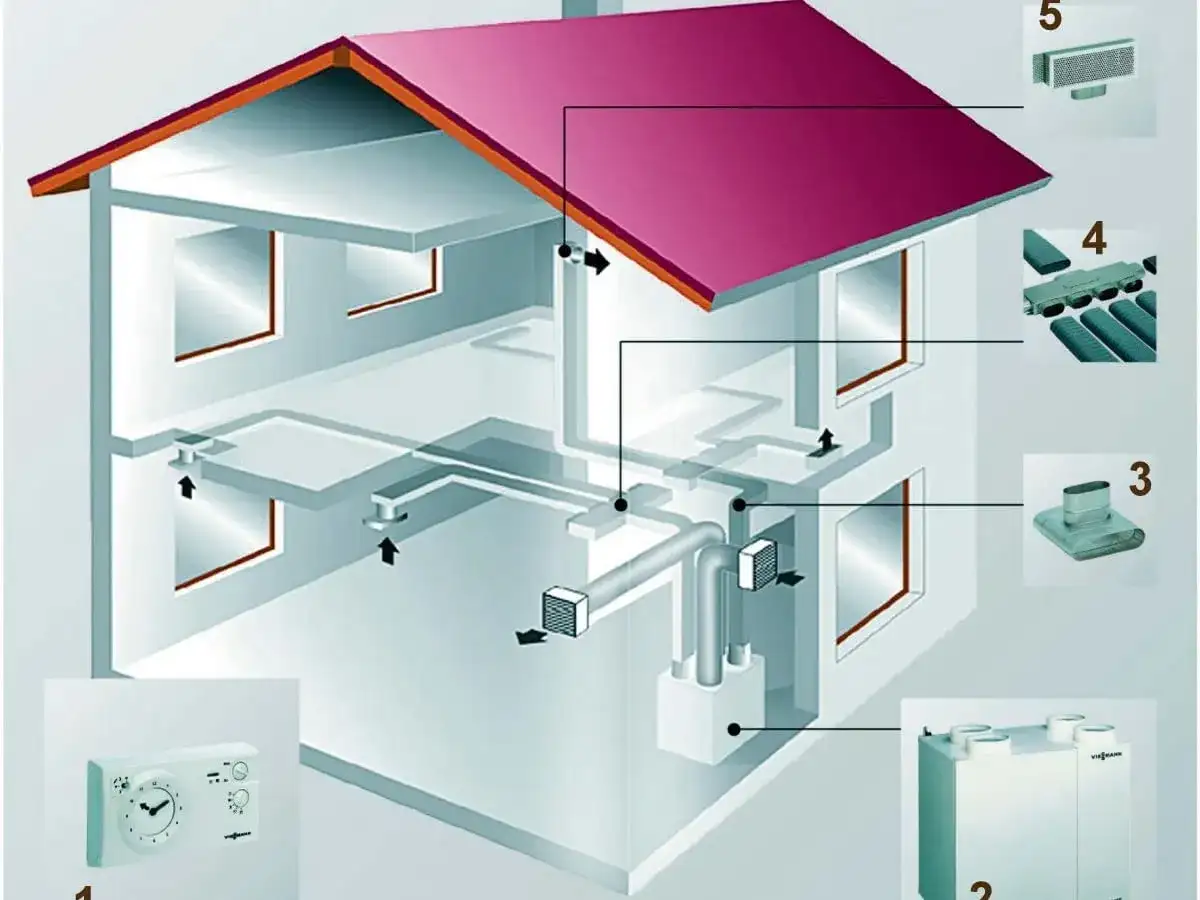

W nowoczesnych centralach i rekuperatorach taki element monitoruje stan filtrów, wentylatorów, przepustnic i nagrzewnic. Jeśli filtr się zapcha, różnica ciśnień rośnie. Jeśli wentylator stanie albo kanał zostanie przytkany, układ też to zauważy. W kotłach parowych i gorącowodnych kontrola jest jeszcze bardziej bezpośrednia, bo chodzi już nie tylko o komfort, ale o bezpieczeństwo pracy całego źródła ciepła.
- Rekuperacja i wentylacja mechaniczna - kontrola filtrów, sygnalizacja spadku przepływu i aktywacja wybranych trybów pracy.
- Nagrzewnice kanałowe - potwierdzenie, że powietrze rzeczywiście płynie, zanim urządzenie zacznie grzać pełną mocą.
- Kotły parowe i wodne - nadzór nad ciśnieniem roboczym i zabezpieczenie przed niebezpiecznym odchyleniem od nastawy.
- Przepustnice i klapy - kontrola otwarcia lub zamknięcia oraz potwierdzenie poprawnej pozycji roboczej.
Skoro już wiadomo, do czego służą, przechodzę do rzeczy najważniejszej: jak dobrać właściwy model, żeby nie kupić urządzenia „na papierze dobrego”, a w praktyce kompletnie niepasującego do instalacji.
Jak dobrać właściwy model do instalacji
Ja przy doborze patrzę na pięć rzeczy: medium, zakres pracy, rodzaj styku, sposób resetu i warunki montażowe. Dopiero potem liczy się marka czy wygląd obudowy. W instalacjach powietrznych punktem wyjścia są zwykle wartości rzędu dziesiątek i setek Pa. W jednej z typowych rodzin urządzeń do wentylacji spotyka się zakresy 20-200 Pa, 30-300 Pa, 30-500 Pa, 40-600 Pa, 100-1500 Pa, a w większych układach nawet wyżej. To już pokazuje, że nie ma jednego uniwersalnego wyboru.
| Kryterium | Na co patrzę | Co to daje w praktyce |
|---|---|---|
| Zakres pracy | Pa dla powietrza, bar dla układów wodnych i parowych, zgodność z realnym ciśnieniem w instalacji | Zbyt szeroki zakres daje małą czułość, zbyt wąski kończy się fałszywymi alarmami albo brakiem reakcji |
| Rodzaj działania | Czy potrzebny jest styk przełączny SPDT, czy prosta sygnalizacja on/off | SPDT, czyli styk przełączny, ułatwia sterowanie i rozdzielenie sygnału pracy od alarmu |
| Reset | Automatyczny, ręczny albo odblokowanie narzędziem | Automatyczny jest wygodny w wentylacji, ręczny lepiej sprawdza się w zabezpieczeniach, gdzie nie wolno samemu „przeskoczyć” alarmu |
| Warunki montażu | Obudowa, stopień ochrony, możliwość montażu ściennego, średnica króćców i przewodów impulsowych | W kurzu i wilgoci szukam solidniejszej obudowy, a przy dłuższych wężykach pilnuję szczelności i poprawnej trasy prowadzenia |
| Bezpieczeństwo | Wersja fail-safe, certyfikacja, sposób zachowania przy awarii | W układach krytycznych to ważniejsze niż sama cena zakupu |
Jeżeli mam podać prostą zasadę, to brzmi ona tak: nie dobieram elementu pod „ładny” zakres ze skali, tylko pod rzeczywiste warunki pracy instalacji. W wentylacji zbyt niski próg potrafi generować niepotrzebne alarmy, a w układach grzewczych za wysoki próg może opóźnić reakcję wtedy, gdy bezpieczeństwo powinno zadziałać natychmiast.
Po takim doborze łatwiej uniknąć błędów montażowych, a właśnie one bardzo często są mylone z „uszkodzeniem” samego urządzenia.
Najczęstsze błędy przy montażu i regulacji
Najwięcej problemów widzę nie w samym komponencie, tylko w sposobie jego podłączenia i ustawienia. W praktyce połowa usterek, które na pierwszy rzut oka wyglądają na awarię, okazuje się zwykłym błędem montażowym. To dobra wiadomość, bo takie problemy da się szybko wyłapać, jeśli wie się, czego szukać.
- Odwrócone króćce pomiarowe - układ zaczyna odczytywać różnicę ciśnień odwrotnie i reaguje nie tam, gdzie powinien.
- Zagięte albo nieszczelne wężyki - sygnał staje się niestabilny, a urządzenie zaczyna zgłaszać losowe błędy.
- Zabrudzone punkty poboru - kurz, kondensat albo osad potrafią skutecznie zafałszować pomiar.
- Za wysoka nastawa - alarm pojawia się za późno i nie chroni instalacji tak, jak powinien.
- Ignorowanie przyczyny zadziałania - wymiana elementu bez sprawdzenia filtra, wentylatora, przewodu spalinowego albo samej instalacji zwykle kończy się powrotem problemu.
W kotłach i układach grzewczych nie lekceważę też jednej rzeczy: jeśli element ma funkcję zabezpieczającą, to nie wolno go „omijać” tylko po to, żeby urządzenie odpaliło szybciej. To nie jest wygodny przełącznik, tylko część układu bezpieczeństwa. W wentylacji z kolei trzeba pilnować, żeby przewody impulsowe nie zbierały wody i nie robiły dodatkowych pułapek dla kondensatu.
Gdy instalacja działa niestabilnie, ja zaczynam diagnozę od przepływu, filtrów i drożności, dopiero potem sprawdzam sam element. To zwykle oszczędza czas i pieniądze, bo nie wymienia się części na ślepo.
Po wyłapaniu tych błędów zostaje jeszcze jedna praktyczna kwestia: kiedy wystarczy prostszy model, a kiedy trzeba dopłacić do wersji z wyższym poziomem ochrony.
Kiedy prosty model wystarczy, a kiedy lepiej dopłacić
W prostych systemach wentylacyjnych często wystarcza niedrogi model do monitorowania filtra albo sygnału pracy wentylatora. Obecnie na rynku polskim takie rozwiązania potrafią zaczynać się mniej więcej od 80-150 zł netto, a bardziej rozbudowane czujniki ciśnienia różnicowego kosztują 300-600 zł i więcej. Cena rośnie jednak nie tylko za samą markę, ale za czułość, wygodę regulacji, klasę obudowy i jakość wykonania.
Inaczej patrzę na instalacje, w których od zadziałania zależy bezpieczeństwo. Tam ważniejsze od ceny są: fail-safe, sposób resetu, odporność na awarię i zgodność z dokumentacją techniczną urządzenia. W kotłach parowych i gorącowodnych nie ma sensu oszczędzać kilku czy kilkudziesięciu złotych, jeśli w zamian dostaje się mniej pewną ochronę. W takim układzie awaria nie oznacza tylko dyskomfortu, ale realne ryzyko dla całej instalacji.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to brzmi ona tak: prostszy model wystarczy tam, gdzie ma tylko sygnalizować zmianę, ale tam, gdzie ma odciąć pracę urządzenia albo chronić źródło ciepła, lepiej wybrać wersję pewniejszą, nawet jeśli jest droższa. W instalacjach domowych i małych komercyjnych ta różnica bardzo często zwraca się już przy pierwszym unikniętym przestoju lub błędnym alarmie.
Najrozsądniej traktować cały układ jako system, a nie pojedynczy komponent: najpierw sprawdzam medium, zakres, reset i sposób montażu, a dopiero potem cenę. Taki porządek wyboru zwykle daje mniej problemów w eksploatacji, a więcej spokoju w codziennej pracy ogrzewania i wentylacji.
