Ściana szczytowa - Jak uniknąć pęknięć i strat ciepła?

Ściana szczytowa w domu z dachem dwuspadowym decyduje nie tylko o wyglądzie bryły, ale też o tym, jak budynek znosi wiatr, trzyma ciepło i łączy się z połacią dachową. W praktyce to jeden z tych detali, które wyglądają prosto na rysunku, a potem potrafią narobić problemów, jeśli źle dobierze się wysokość, wzmocnienie albo ocieplenie. Poniżej rozbieram ten temat na części: od definicji, przez konstrukcję, po typowe błędy wykonawcze.

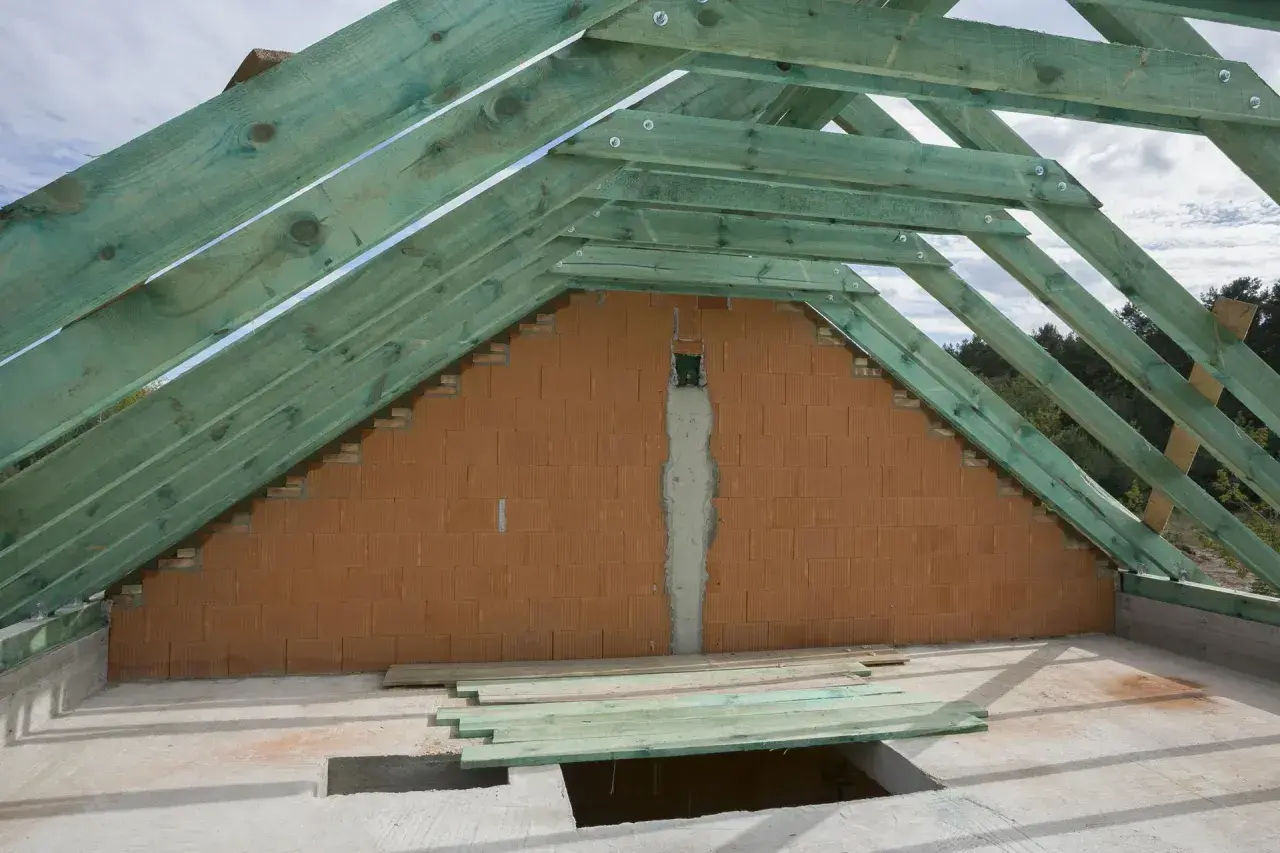

Czym jest szczyt domu i co go odróżnia od innych ścian

W domu z dachem dwuspadowym ta przegroda zamyka przestrzeń pod połaciami i tworzy boczne zakończenie bryły. Najczęściej ma kształt trójkąta lub trapezu, ale jej dokładny obrys zawsze wynika z geometrii dachu, wysokości poddasza i układu ścian nośnych. Od strony architektury to element bardzo widoczny, a od strony konstrukcyjnej - część, która musi wytrzymać wiatr i współpracować z więźbą.

Najłatwiej pomylić ją ze ścianką kolankową albo z attyką, a to trzy różne rozwiązania. W praktyce patrzę na nie tak:

Ten podział ma znaczenie praktyczne, bo od niego zależy sposób ocieplenia, kotwienia i wykończenia krawędzi. Gdy już wiadomo, czym ten element jest, warto zobaczyć, jak wygląda jego wykonanie krok po kroku.

Jak wygląda jego konstrukcja w praktyce

Wznoszenie tego muru zwykle zaczyna się jeszcze przed montażem dachu, choć przy niektórych technologiach można go dobudować później. Zasada jest prosta: najpierw projekt i układ nośny, potem mur, a dopiero na końcu dopasowanie więźby, żeby wszystkie elementy pracowały razem, a nie przeciw sobie.

1. Wyznacza się wysokość i linię zakończenia ściany względem krokwi oraz przewidywanego okapu.
2. Muruje się ją z materiału zgodnego z resztą ścian zewnętrznych albo z rozwiązania przewidzianego w projekcie.
3. Wprowadza się zbrojenie, wieniec lub inne usztywnienie przewidziane w obliczeniach konstrukcyjnych.
4. Zostawia się miejsce na izolację, obróbki i szczelne domknięcie styku z dachem.

W nowoczesnych realizacjach mur często kończy się na wysokości dolnej płaszczyzny krokwi albo nieco niżej, bo ułatwia to ułożenie ocieplenia i dopracowanie detalu przy połaci. Zdarza się też wariant, w którym część ściany jest wyprowadzona ponad dach - wygląda ciekawie, ale wymaga solidniejszego zabezpieczenia przed wiatrem i opadami. Im wyższy i bardziej odsłonięty szczyt, tym ważniejsze stają się dobór materiału i sposób jego usztywnienia.

Jakie układy konstrukcyjne spotyka się najczęściej

Wybór układu nie sprowadza się tylko do ceny materiału. Liczą się też wysokość szczytu, obecność okien, sposób ocieplenia i to, czy poddasze ma być użytkowe. Przy małych, lekkich ścianach projektant czasem ogranicza wzmocnienia, ale przy większych powierzchniach nie ma już miejsca na improwizację.

W polskich domach murowanych najczęściej spotykam beton komórkowy, ceramikę poryzowaną i silikaty. Przy układach dwuwarstwowych i trójwarstwowych sama warstwa nośna ma często około 24-25 cm, a cała przegroda przy trójwarstwowej może dojść nawet do około 50 cm. To nie są liczby z sufitu, tylko praktyczny punkt odniesienia, który pokazuje, że ten detal trzeba planować razem z dachem, a nie dopiero na etapie tynków. Nawet najlepszy układ nie obroni się jednak bez odpowiedniego usztywnienia, zwłaszcza przy silnym wietrze i dużych otworach.

Dlaczego usztywnienie ma większe znaczenie, niż się wydaje

Na taki mur działa wiatr, czasem też ciężar części dachu, a przy otworach okiennych dochodzą lokalne osłabienia przekroju. Jeśli ktoś traktuje go jak zwykły fragment elewacji, zwykle kończy się to rysami w spoinach albo odkształceniem przy silnym podmuchu. W praktyce nie oceniam go więc tylko po wysokości, lecz po tym, jak pracuje razem z więźbą i stropem.

• Wieniec żelbetowy spina ścianę i ogranicza jej wyboczenie.
• Połączenie z podłużnicami więźby poprawia współpracę muru z dachem.
• Powiązanie ze stropem nad parterem usztywnia dolną część konstrukcji.
• Pilastry, czyli pionowe zgrubienia muru, bywają pomocne tam, gdzie potrzebne jest dodatkowe podparcie.
• Dodatkowe wzmocnienie przy dużych oknach ogranicza ryzyko pęknięć w rejonie otworów.

Przy niskich, lekkich murach o wysokości do około 3 m i grubości do 24 cm projekt czasem dopuszcza prostszy układ, ale to nadal decyzja obliczeniowa, a nie reguła do stosowania "na oko". Gdy pojawia się większa liczba okien albo poddasze użytkowe, bezpieczniej jest założyć wieniec lub inne przewidziane przez projekt usztywnienie. Kiedy konstrukcja jest już pewna, równie ważna staje się ciągłość ocieplenia na styku z dachem.

Jak zadbać o ocieplenie i ciągłość izolacji

To właśnie na styku z dachem najczęściej ucieka ciepło. Nie dlatego, że sam mur jest zły, tylko dlatego, że różne ekipy robią dach i ściany osobno, a izolacja w narożu musi połączyć się bez przerwy. Jeśli tego brakuje, pojawia się mostek termiczny, czyli miejsce o zwiększonych stratach ciepła.

Najważniejsze jest to, żeby izolacja ściany i połaci dachowej spotykały się bez przerwy. W praktyce wykorzystuje się najczęściej:

• styropian grafitowy, gdy liczy się wysoka izolacyjność przy niewielkiej grubości;
• wełnę mineralną, gdy trzeba łatwo dopasować materiał do nieregularnego styku;
• piankę poliuretanową, gdy przestrzeń jest ciasna i trudno ją dokładnie dociąć.

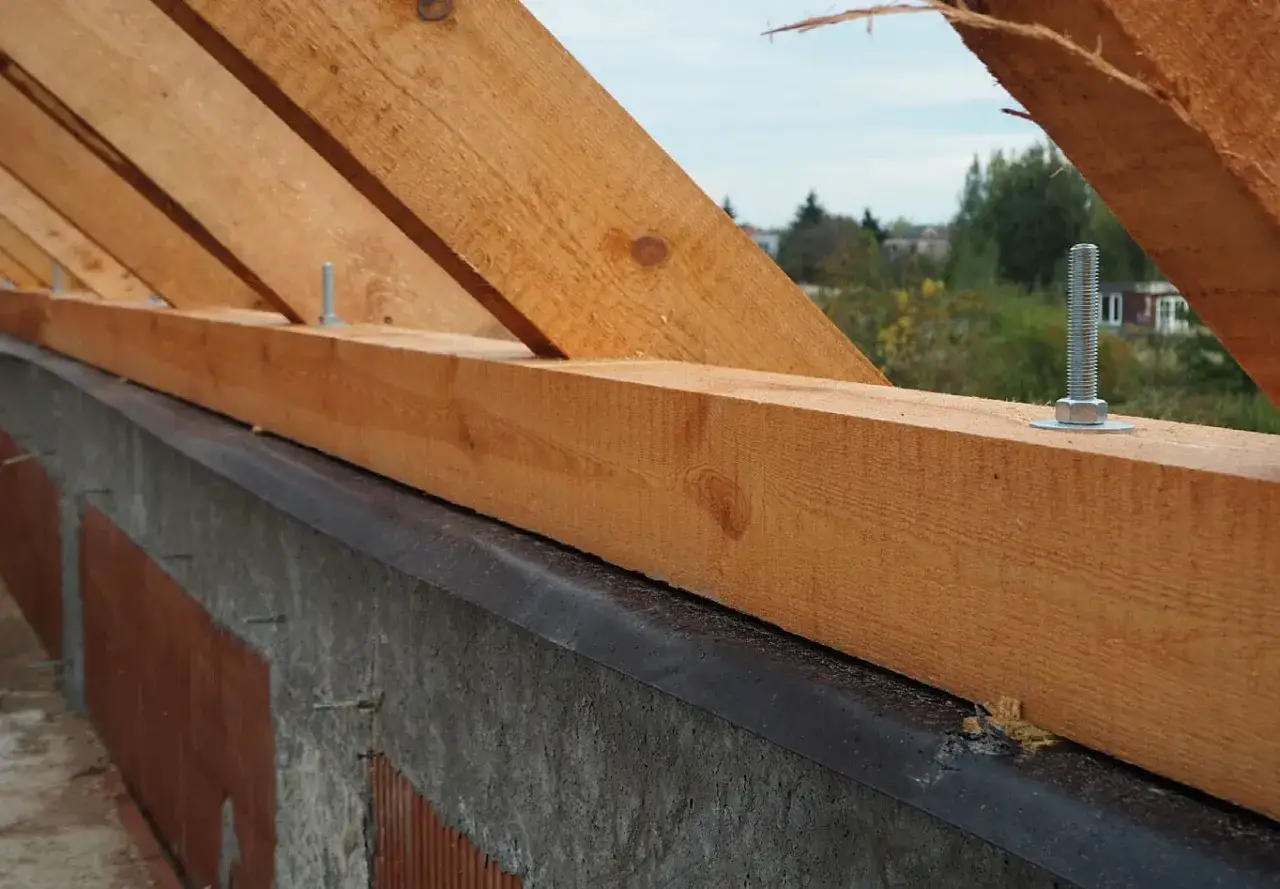

Przy styku z połacią trzeba domknąć nie tylko sam mur, ale też wieniec i murłatę, czyli drewnianą belkę, do której mocuje się krokwie. W nowoczesnych domach ta część ściany nie powinna stykać się z dachem przypadkowo; jej zakończenie i grubość warstwy izolacyjnej trzeba dopasować już na etapie projektu. Sama wiatrownica chroni krawędź dachu, ale nie zastępuje ocieplenia - to tylko element wykończeniowy i zabezpieczający. Jeśli ten detal zostanie źle rozrysowany, błędy wychodzą zwykle dopiero po pierwszej zimie.

Najczęstsze błędy, które później wychodzą na elewacji

Najwięcej problemów widzę tam, gdzie ktoś liczył, że "to tylko kawałek muru" i można go zrobić tak samo jak zwykłą ścianę nośną. Przy szczycie to nie działa. Zbyt mała dokładność na etapie murowania, brak usztywnień i niedociągnięte ocieplenie szybko zaczynają pracować przeciwko sobie.

• Brak zgodności z więźbą dachową - mur i dach nie spotykają się tam, gdzie powinny, więc potem trzeba ratować detal na budowie.
• Za mała stateczność - wysoka, lekka ściana bez wieńca lub właściwego kotwienia może pękać przy wietrze.
• Duże okna bez uwzględnienia osłabienia - otwory wyglądają dobrze wizualnie, ale wymagają dodatkowego wzmocnienia.
• Przerwana izolacja - zostawienie szczeliny przy krokwi albo murłacie tworzy mostek termiczny.
• Nieosłonięty fragment ponad dachem - taki element dostaje więcej wiatru i deszczu, więc szybciej się niszczy.
• Zbyt późne wykrycie błędu - kiedy dach jest już zamknięty, poprawki są po prostu droższe i trudniejsze.

Najczęściej rysy pojawiają się wzdłuż spoin poziomych, zwłaszcza tam, gdzie mur jest wysoki, ma duże przeszklenia albo został postawiony bez pełnego usztywnienia. Dlatego przed startem robót warto sprawdzić kilka punktów w projekcie, zamiast liczyć na to, że ekipa "zrobi to dobrze z doświadczenia".

Co sprawdzić w projekcie, zanim mur pójdzie do góry

Na tym etapie da się jeszcze uniknąć większości kosztownych poprawek. Ja zawsze patrzę na ten detal jak na skrzyżowanie trzech branż: murarskiej, ciesielskiej i izolacyjnej. Jeśli któraś z nich pracuje osobno, później pojawiają się szczeliny, poprawki i niepotrzebne cięcia materiału.

• Czy wysokość i kształt szczytu są dopasowane do kąta nachylenia dachu oraz układu krokwi.
• Czy projekt przewiduje wieniec, kotwienie albo inne usztywnienie dla konkretnej geometrii budynku.
• Gdzie kończy się izolacja ściany i jak ma się połączyć z ociepleniem połaci.
• Czy otwory okienne nie osłabiają nadmiernie muru i czy mają zaprojektowane nadproża.
• Czy przewidziano obróbki przy okapie, murłacie i wiatrownicy.
• Kto odpowiada za detal połączenia ściany z dachem - projektant, murarz czy dekarz.

Dobrze rozrysowany szczyt nie potrzebuje później ratowania pianką, docinania styropianu na szybko ani maskowania rys po pierwszej zimie. To jeden z tych elementów domu, które najlepiej wychodzą wtedy, gdy są dopracowane na papierze jeszcze przed rozpoczęciem murowania.
