Uziemienie fundamentowe - Jak uniknąć błędów przed zalaniem betonu?

Uziemienie budynku najlepiej planować jeszcze przed zalaniem fundamentów, bo wtedy można je wykonać czysto, trwale i bez późniejszego rozkuwania posadzek. Najpewniejsze rozwiązanie w nowym domu to uziom fundamentowy, a w tym artykule pokazuję, jak działa, kiedy ma sens, z jakich materiałów go się robi i jakie błędy najczęściej psują efekt. Dorzucam też praktyczne porównanie z uziomem otokowym i pionowym, żeby łatwiej podjąć decyzję na etapie projektu.

Dlaczego uziemienie w fundamencie daje przewagę już na starcie

Patrzę na ten temat bardzo praktycznie: jeśli budynek dopiero powstaje, konstrukcja fundamentu daje najlepszy moment na wbudowanie układu uziemiającego w sposób trwały i niewidoczny. Beton osłania stal, a kontakt z gruntem tworzy stabilne warunki pracy przez lata, bez konieczności późniejszego wchodzenia z koparką, odkuwania kostki czy rozbierania fragmentów elewacji.

W dobrze zaprojektowanym domu taki układ wspiera zarówno ochronę przeciwporażeniową, jak i wyrównanie potencjałów. To nie jest detal „od elektryka dla elektryka”, tylko element, który realnie wpływa na bezpieczeństwo całej instalacji, zwłaszcza gdy w grę wchodzi instalacja odgromowa, przepięcia albo rozbudowana automatyka domowa.

Największa przewaga jest jednak banalna: robi się to wtedy, gdy wszystko jest jeszcze otwarte. Po zakończeniu robót fundamentowych każdy taki temat staje się droższy, bardziej inwazyjny i zwyczajnie mniej elegancki. Żeby dobrze zrozumieć, skąd bierze się ta skuteczność, trzeba zobaczyć samą konstrukcję układu.

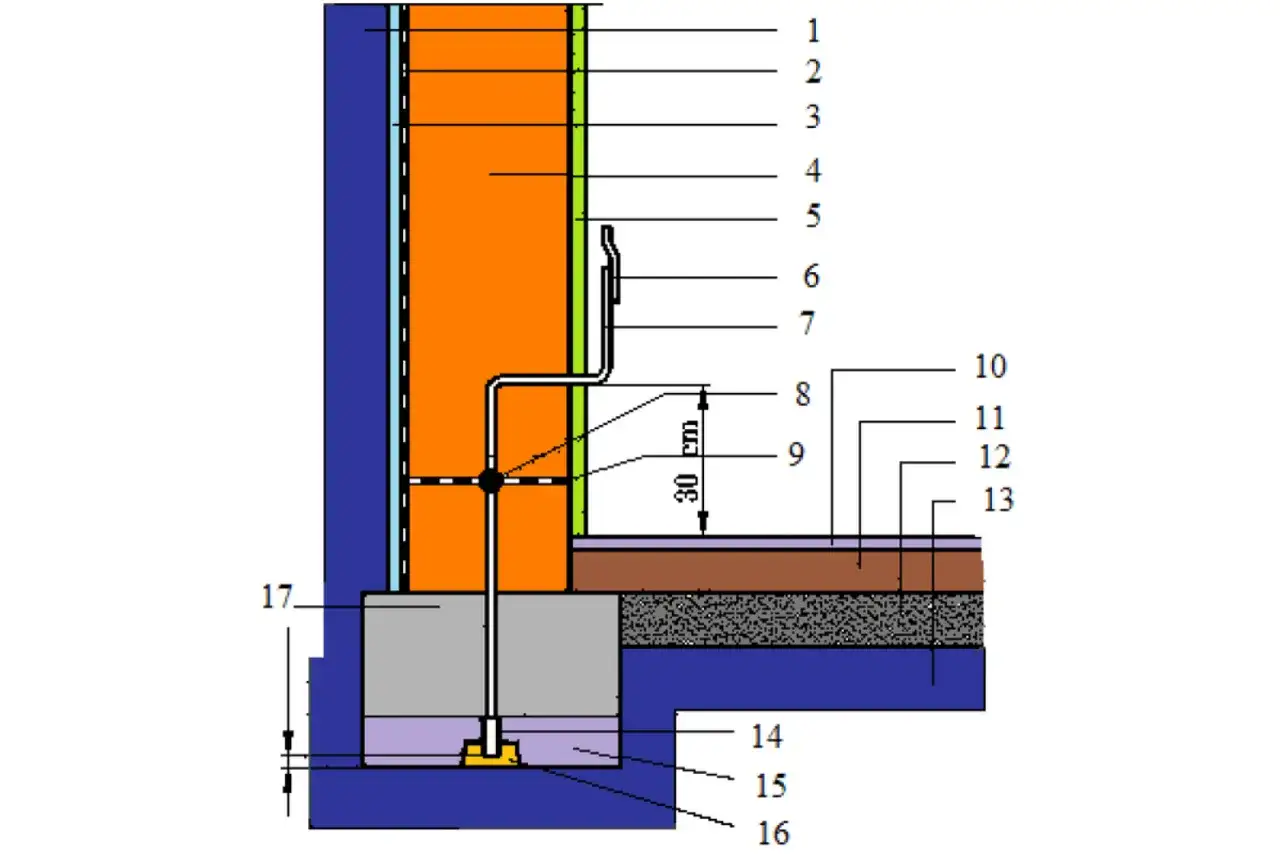

Jak działa i z czego się składa taki układ

W najprostszej wersji chodzi o przewodzący element umieszczony w fundamencie albo w jego otulinie betonowej, połączony z główną szyną uziemiającą. W praktyce liczy się nie tylko to, że metal znajduje się w betonie, ale też to, czy ma ciągłość elektryczną, odpowiedni przekrój i sensowne wyprowadzenie do instalacji budynku.

W nowoczesnym budownictwie spotyka się dwa podejścia. Pierwsze wykorzystuje zbrojenie jako element uziemiający, drugie opiera się na osobnym przewodzie lub płaskowniku ułożonym w fundamencie. Z mojego doświadczenia druga opcja bywa bezpieczniejsza organizacyjnie, bo łatwiej ją skontrolować przed zalaniem betonem i łatwiej udokumentować przy odbiorze.

Warto też rozróżnić samą ideę od wykonania. To, że w fundamencie jest stal, nie oznacza jeszcze poprawnie zrobionego układu. Liczy się sposób łączenia, miejsce prowadzenia, zabezpieczenie antykorozyjne i to, czy przewidziano punkt podłączenia do GSU, czyli głównego punktu zbiorczego dla ochrony i wyrównania potencjałów.

Ta różnica prowadzi do kolejnego pytania: kiedy taki układ wystarczy, a kiedy lepiej od razu przewidzieć inną metodę uziemienia.

Kiedy wystarczy, a kiedy lepiej zaplanować inne rozwiązanie

W nowym domu z normalnym kontaktem fundamentu z gruntem uziemienie w fundamencie zwykle jest rozwiązaniem najbardziej sensownym. Problem pojawia się wtedy, gdy konstrukcja jest odseparowana od ziemi przez rozbudowaną hydroizolację, ma wodoszczelny fundament albo cały układ posadowienia utrudnia uzyskanie dobrego kontaktu elektrycznego z gruntem.

W takich sytuacjach sam układ w betonie może być zbyt słaby lub po prostu niemożliwy do wykonania zgodnie z założeniem. Wtedy projektant zwykle rozważa rozwiązanie otokowe, pionowe albo mieszane. To nie jest porażka projektu, tylko normalne dopasowanie techniki do warunków budowy.

W praktyce najczęściej decyduje nie teoria, tylko układ warstw w gruncie, rodzaj izolacji i to, czy budynek ma mieć odgromówkę. Jeśli fundament zostanie odcięty od ziemi przez grube warstwy izolacyjne, sam przewód w betonie może nie rozwiązać sprawy i lepiej od razu przejść do planu B. To naturalnie prowadzi do samego montażu, bo tam najłatwiej o błędy, których później nie widać.

Jak wygląda poprawny montaż w praktyce

Najlepszy montaż zaczyna się na etapie projektu, a nie na budowie. Zanim pojawi się beton, trzeba wiedzieć, gdzie będzie wyjście do instalacji wewnętrznej, gdzie trafi przewód do głównej szyny uziemiającej i czy budynek będzie miał instalację odgromową, bo to wpływa na liczbę i lokalizację wyprowadzeń.

1. Wyznacz trasę układu jeszcze przed zbrojeniem i betonowaniem.
2. Ułóż przewodzący element w miejscu przewidzianym przez projekt, zwykle przy zewnętrznej krawędzi fundamentu.
3. Zadbaj o otulinę betonową co najmniej 5 cm, bo to ważna bariera ochronna przed korozją.
4. Połącz wszystkie odcinki tak, aby zachować ciągłość elektryczną, a nie tylko mechaniczną bliskość stali.
5. Wyprowadź punkt do GSU w miejscu dostępnym po zakończeniu prac budowlanych.
6. Jeśli planujesz instalację odgromową, przewidź dodatkowe punkty przyłączeniowe zanim beton zostanie wylany.

W tym miejscu zawsze podkreślam jedną rzecz: po zalaniu fundamentu nie da się już „dopisać” brakującego fragmentu tak łatwo, jak poprawia się detal w instalacji wewnętrznej. Dlatego najlepiej, żeby elektryk i wykonawca konstrukcji widzieli ten sam rysunek i rozumieli, co ma być sprawdzone przed betonowaniem. A skoro mowa o detalach, pora przejść do materiałów.

Materiały i połączenia, na których nie warto oszczędzać

Wykonując taki układ, nie skupiam się tylko na samym metalu, ale przede wszystkim na jego przekroju, sposobie łączenia i odporności na korozję. W normowym podejściu liczy się odpowiednia powierzchnia przekroju, a w praktyce często spotyka się płaskowniki i pręty dobrane tak, by spełniały wymagania projektu oraz wytrzymały lata pracy w środowisku wilgotnego betonu.

Przydatna orientacja jest prosta: płaskownik 30 × 3 mm albo pręt okrągły 10 mm to typowe punktu odniesienia dla rozwiązań tego typu, ale sam wymiar nie załatwia sprawy, jeśli połączenia są przypadkowe. Z mojego punktu widzenia połączenie spawane albo systemowy zacisk przewidziany do uziemień daje znacznie większą pewność niż wiązanie drutem, które na budowie bywa traktowane zbyt lekko.

• Ciągłość połączeń musi być pewna także po zalaniu betonem.
• Odcinki wychodzące z fundamentu warto wykonywać z materiału odpornego na korozję.
• Łączenie różnych metali trzeba planować ostrożnie, bo strefa przejścia beton-grunt jest najbardziej narażona na uszkodzenia.
• Jeśli budynek ma dylatacje, trzeba przewidzieć sposób przejścia przez nie bez utraty ciągłości.

Najbardziej newralgiczne miejsce to nie środek fundamentu, tylko wyjście z betonu. Tam właśnie najczęściej pojawia się korozja, luźny styk albo późniejszy brak dostępu do poprawki. I to prowadzi wprost do błędów, które widzę najczęściej na budowach.

Najczęstsze błędy, które wychodzą dopiero przy pomiarach

W praktyce najwięcej problemów nie robi sama idea, tylko skróty myślowe. Najgorszy z nich brzmi: „skoro jest zbrojenie, to temat załatwiony”. To nieprawda, bo samo zbrojenie może nie mieć odpowiedniej ciągłości, a wiązanie drutem wiązałkowym nie daje takiej pewności jak połączenie wykonane zgodnie z projektem.

• Traktowanie zbrojenia jako gotowego uziemienia bez sprawdzenia ciągłości.
• Brak wyprowadzenia do GSU i późniejsze szukanie „jakiegoś punktu” po zakończeniu prac.
• Przerwanie ciągłości na dylatacji albo w miejscu przejścia przez fundament.
• Nieodpowiednie zabezpieczenie strefy, w której element wychodzi z betonu do gruntu.
• Brak dokumentacji zdjęciowej przed zalaniem, przez co później nikt nie wie, co naprawdę zostało zrobione.
• Zostawienie tematu bez pomiarów odbiorczych, bo „przecież wygląda dobrze”.

Każdy z tych błędów potrafi się zemścić dopiero po czasie, często przy pierwszych pomiarach albo przy rozbudowie instalacji. Z mojego doświadczenia najdroższe są właśnie te problemy, których nie było widać w dniu betonowania. Dlatego ostatni etap planowania jest tak samo ważny jak sam montaż.

Jak zaplanować odbiór, dokumentację i współpracę ekip

Jeżeli mam wskazać jeden organizacyjny warunek sukcesu, to jest nim współpraca konstruktora, elektryka i wykonawcy fundamentów. Każdy z nich widzi inny fragment układanki, a uziemienie w fundamencie działa dobrze tylko wtedy, gdy wszyscy trzymają się tego samego planu.

Przy odbiorze nie chodzi o to, żeby gonić za jedną „magiczną” wartością, która rozwiąże wszystko. Ważniejsze są: poprawna ciągłość połączeń, sensowne wyprowadzenie do GSU, zgodność z projektem i protokół pomiarowy. Jeśli budynek ma mieć ochronę odgromową, te dokumenty są jeszcze cenniejsze, bo wtedy układ pracuje jako część większego systemu bezpieczeństwa, a nie jako odosobniony fragment stali w betonie.

• Poproś o zdjęcia wykonane przed betonowaniem.
• Sprawdź, czy punkt do GSU jest dostępny po zakończeniu prac wykończeniowych.
• Upewnij się, że przewidziano miejsce na przyszłe podłączenia, jeśli instalacja będzie rozbudowywana.
• Zachowaj protokół pomiarów razem z dokumentacją powykonawczą.
• Jeśli są dylatacje, dopilnuj, by sposób ich przejścia był opisany, a nie „do ustalenia później”.

Po stronie inwestora to wygląda jak drobiazgi, ale po latach właśnie te drobiazgi decydują o tym, czy instalację da się łatwo rozbudować, skontrolować i odebrać bez nerwów. Ostatni krok to już tylko dopięcie kilku rzeczy, zanim beton zamknie temat na długie lata.

Co warto dopiąć, zanim beton zamknie temat na lata

Gdybym miał zostawić tylko jedną praktyczną wskazówkę, powiedziałbym tak: nie traktuj uziemienia jako dodatku, tylko jako element konstrukcji i instalacji, który trzeba wpisać w projekt od początku. To niewielki koszt organizacyjny na etapie stanu surowego, a później oszczędza naprawdę dużo czasu, kucia i nieporozumień.

• Ustal z góry, gdzie będzie wyjście do GSU.
• Sprawdź, czy fundament ma realny kontakt z gruntem, a nie tylko „teoretyczny”.
• Dopilnuj odpowiednich połączeń, nie tylko samej obecności metalu.
• Zrób dokumentację zdjęciową przed zalaniem.
• Uwzględnij przyszłą odgromówkę, nawet jeśli dziś nie jest jeszcze zamówiona.

Jeśli te punkty są dopięte, układ staje się jednym z najbardziej wdzięcznych elementów całej instalacji: niewidoczny, trwały i gotowy do pracy od pierwszego dnia użytkowania budynku.
