W domu murowanym to właśnie wieniec spina ściany i strop w jedną pracującą całość, dlatego od jego projektu i wykonania zależy więcej, niż widać na pierwszy rzut oka. W tym artykule wyjaśniam, czym jest wieniec stropowy, jaką pełni rolę konstrukcyjną, jakie są jego typowe warianty, jakie wymiary i zbrojenie spotyka się najczęściej oraz na co zwracać uwagę, żeby uniknąć błędów wykonawczych.
Najważniejsze informacje w skrócie
- Wieniec nie jest dodatkiem technicznym, tylko elementem, który scala ściany nośne i strop w jeden układ konstrukcyjny.
- Najczęściej wykonuje się go jako żelbetową belkę obwodową, ale szczegół zależy od rodzaju stropu i układu ścian.
- W praktyce spotyka się przekroje rzędu 20x20 cm do 25x25 cm oraz zbrojenie z 4 prętów o średnicy 10-12 mm.
- Inaczej wygląda w stropie gęstożebrowym, inaczej w prefabrykowanym, a jeszcze inaczej w monolitycznym.
- Najwięcej problemów powodują błędy w narożach, zbyt słabe zakotwienie prętów, źle wykonane deskowanie i brak ocieplenia od zewnątrz.
Jak działa obwodowa belka żelbetowa i dlaczego ma znaczenie
Patrzę na ten element jak na pas bezpieczeństwa dla kondygnacji. Jego zadaniem jest przede wszystkim rozprowadzenie obciążeń ze stropu i ścian na większą powierzchnię muru, a przy tym usztywnienie całego obwodu budynku. Dzięki temu ściany nie pracują osobno, tylko razem ze stropem, co ogranicza ryzyko rys, rozchodzenia się narożników i lokalnych odkształceń.
To ma znaczenie nie tylko przy ciężarze własnym konstrukcji. Wieniec pomaga też w sytuacjach, które dla muru są bardziej wymagające, na przykład przy nierównomiernym osiadaniu gruntu, działaniu wiatru albo podczas przekazywania obciążeń z więźby dachowej. W praktyce dobrze zaprojektowany element tego typu poprawia sztywność budynku, a źle wykonany potrafi osłabić cały efekt, mimo że z zewnątrz wszystko wygląda poprawnie.
Warto też pamiętać, że wieniec nie działa sam. Musi współpracować ze stropem, ścianami nośnymi i nadprożami, dlatego jego geometria i zbrojenie nie powinny być dobierane „na oko”. Żeby zobaczyć, jak to wygląda w różnych systemach, trzeba przejść od zasady działania do konkretnych wariantów wykonania.

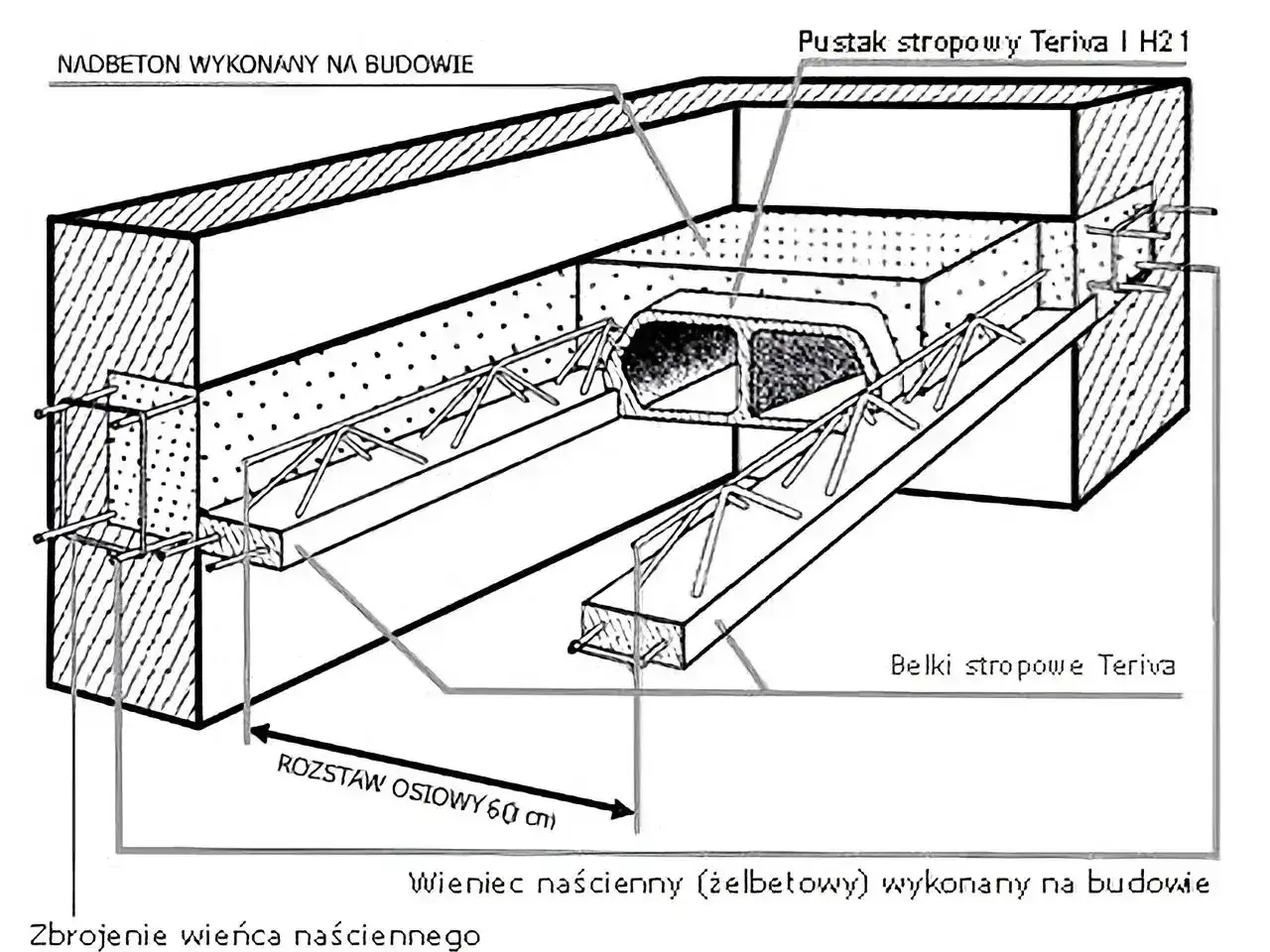

Jakie są typy rozwiązań w zależności od stropu
Nie ma jednego uniwersalnego detalu, bo wszystko zależy od tego, z jakim stropem mam do czynienia. W praktyce spotyka się trzy najczęstsze warianty i każdy z nich ma nieco inny cel oraz sposób wykonania.
| Wariant | Gdzie się sprawdza | Po co się go stosuje | Na co uważać |
|---|---|---|---|
| Opuszczony | Najczęściej przy stropach gęstożebrowych | Ułatwia współpracę belek ze ścianą i pozwala zwiększyć nośność krawędzi | Wymaga poprawnego podparcia i dokładnego wypełnienia betonem |
| Równy | Przy stropach prefabrykowanych, na przykład płytowych | Umożliwia uzyskanie równej płaszczyzny stropu i prostszy detal przy ścianie | Potrzebne jest bardzo precyzyjne oparcie i wyrównanie poziomu |
| Podniesiony | Najczęściej przy stropach monolitycznych | Daje większą wysokość przekroju i większą sztywność całej krawędzi | Zwykle oznacza więcej deskowania i większą staranność przy betonowaniu |
Z mojego punktu widzenia najważniejsze jest to, że wybór wariantu nie wynika z preferencji wykonawcy, tylko z projektu i systemu stropowego. Jeśli ktoś próbuje uprościć detal bez analizy, zwykle kończy się to problemami z oparciem belek, ciągłością zbrojenia albo mostkiem termicznym. Kiedy typ rozwiązania jest już ustalony, można przejść do wymiarów i zbrojenia, bo właśnie tam kryje się większość praktycznych niuansów.
Jakie wymiary i zbrojenie spotyka się najczęściej
Tu bardzo łatwo o uproszczenia, a to błąd. Ten element nie ma jednego wymiaru dla wszystkich domów, ale są zakresy, które w praktyce pojawiają się najczęściej i dobrze pokazują, jak projektanci podchodzą do tematu.
| Parametr | Najczęściej spotykana wartość lub zasada | Co to oznacza w praktyce |
|---|---|---|
| Przekrój | Około 20x20 cm do 25x25 cm | Wieniec musi mieć dość miejsca na stal, beton i prawidłowe otulenie zbrojenia |
| Wysokość | Nie mniejsza niż wysokość stropu | Przy cienkich stropach monolitycznych bywa nawet większa od grubości płyty |
| Szerokość | W zależności od systemu zwykle 10-18 cm, a przy typowych przekrojach często więcej | Musi odpowiadać ścianie i rozwiązaniu konstrukcyjnemu, nie tylko wygodzie murowania |
| Zbrojenie podłużne | Zwykle 4 pręty o średnicy 10-12 mm | To główny nośny „szkielet” wieńca |
| Strzemiona | Najczęściej pręty 6 mm, rozmieszczone co 30-35 cm | Stabilizują całość i utrzymują właściwe położenie prętów podłużnych |
| Narożniki | Pręty trzeba wyginać lub łączyć dodatkowymi wkładkami | Bez ciągłości w narożach konstrukcja traci część swojej pracy obwodowej |
W praktyce zwracam szczególną uwagę na narożniki, bo tam najczęściej wychodzi niedbalstwo. Pręt nie może kończyć się „na styk” przy krawędzi, tylko musi być poprawnie zakotwiony, tak aby obwód rzeczywiście pracował jako jeden zamknięty pierścień. To właśnie ten detal odróżnia rozwiązanie konstrukcyjnie sensowne od pozornie poprawnego.
Jak przebiega wykonanie krok po kroku
Sam układ betonu i stali nie wystarczy, jeśli wykonanie jest chaotyczne. Najbezpieczniej myśleć o tym etapie jako o sekwencji, w której każdy krok przygotowuje następny.
- Najpierw sprawdza się projekt, poziomy ścian i miejsca oparcia stropu, bo nawet niewielka różnica wysokości może później skomplikować deskowanie.
- Następnie wykonuje się deskowanie albo montuje kształtki wieńcowe. Przy stropach gęstożebrowych końce belek zwykle unosi się nad mur i podpierają je stemple lub rygle, żeby belki nie opierały się bezpośrednio na ścianie.
- Potem układa się zbrojenie, pilnując narożników, zakładów i ciągłości prętów. To moment, w którym najłatwiej naprawić błąd, a najtrudniej zrobić to po zalaniu.
- Kolejny krok to połączenie wieńca ze stropem. W stropach monolitycznych zwykle betonuje się całość razem, a przy cienkich płytach monolitycznych często trzeba zrobić to dwuetapowo.
- Beton trzeba dobrze zagęścić, żeby wypełnił przestrzenie pod belkami i w narożach. Bez tego zostają pustki, które osłabiają przekrój i pogarszają trwałość.
- Na końcu dochodzi pielęgnacja betonu, czyli ochrona przed zbyt szybkim wysychaniem. To prosty etap, ale w praktyce bardzo ważny dla uzyskania pełnej wytrzymałości.
Najwięcej ryzyka widzę wtedy, gdy ekipa próbuje przyspieszyć pracę kosztem dokładności. To właśnie na tym etapie powstają późniejsze pęknięcia, problemy z oparciem stropu albo nierówności przy izolacji. A skoro mowa o izolacji, trzeba od razu przejść do kwestii, którą wielu inwestorów lekceważy, czyli mostka termicznego.
Jak ograniczyć mostek termiczny przy ścianach zewnętrznych
Żelbetowa belka obwodowa ma bardzo dobre właściwości konstrukcyjne, ale pod względem cieplnym bywa słabszym punktem przegrody. Mostek termiczny to miejsce, przez które ciepło ucieka szybciej niż przez sąsiednie warstwy ściany, dlatego przy zewnętrznych ścianach nośnych ten detal trzeba potraktować poważnie.
Najprostsze i najskuteczniejsze rozwiązanie to ciągła warstwa ocieplenia, która nie urywa się na wysokości stropu. W praktyce dobrze sprawdzają się także kształtki wieńcowe, bo pomagają jednocześnie w deskowaniu i ograniczają ucieczkę ciepła. Jeśli wieniec zostaje odsłonięty albo izolacja jest zbyt cienka, efekt widać potem nie tylko w bilansie energetycznym, ale też w postaci chłodniejszych narożników, większego ryzyka kondensacji i gorszego komfortu przy ścianie.
Ja zawsze patrzę na ten element szerzej niż tylko „czy się zmieścił w grubości ściany”. Liczy się też połączenie z nadprożami, ciągłość ocieplenia i to, czy beton nie zostawił pustek przy krawędzi. W nowych domach to jeden z tych detali, które wydają się niewielkie, a realnie wpływają na użytkowanie przez lata. Została jeszcze krótka lista rzeczy, które warto sprawdzić zanim beton trafi do szalunku.
Co sprawdzić przed betonowaniem, żeby konstrukcja pracowała tak jak trzeba
Przed zalaniem mieszanki robię zawsze prostą kontrolę i polecam ją każdemu, kto chce uniknąć kosztownej poprawki po rozszalowaniu. Nie chodzi o wielką analizę, tylko o kilka punktów, które najczęściej decydują o jakości całego detalu.
- Czy zbrojenie ma ciągłość w narożach i na skrzyżowaniach ścian.
- Czy pręty nie kończą się przy samej krawędzi, tylko są poprawnie zakotwione.
- Czy wysokość i szerokość przekroju zgadza się z projektem, a nie z „tym, co wyszło na budowie”.
- Czy deskowanie jest szczelne i stabilne, żeby beton nie uciekł i nie zdeformował krawędzi.
- Czy strop lub belki mają właściwe podparcie na etapie betonowania.
- Czy przewidziano ocieplenie od strony zewnętrznej, zanim zamknie się cały detal.
Jeśli mam wskazać jeden wniosek, to taki: dobrze zaprojektowany i starannie wykonany wieniec robi dla budynku więcej, niż sugeruje jego prosty wygląd. To element, który scala konstrukcję, poprawia jej sztywność i wpływa na trwałość ścian, stropu oraz komfort cieplny, dlatego nie warto traktować go jako drobiazgu „do zalania przy okazji”.
